Wireless Lan Controller (WLC)
Hy Guyss!! Kembali lagi dengan saya Rafli, Setelah kita telah membahas untuk materi tentang FHRP kita juga akan membahas tentang WLC di pembahasan kita kali ini di CCNA ini.
Wireless
materi tentang FHRP kita juga akan membahas tentang WLC di pembahasan kita kali ini di CCNA ini. Wireless, juga dikenal sebagai jaringan nirkabel, adalah teknologi yang memungkinkan perangkat komputer dan perangkat lainnya untuk berkomunikasi dan terhubung ke jaringan tanpa menggunakan kabel fisik. Teknologi wireless memungkinkan mobilitas dan akses ke jaringan dengan kenyamanan tanpa harus terbatas oleh kabel jaringan.
Di dalam wireless itu sendiri ada yang namanya channel dan juga channel width.
-Channel = suatu ruangan yang digunakan sebgai tempat AP bekerja
-Channel width = lebar ruangan tersebut.
20 mhz=jangkauan sinyal lebih luas, troughput kecil
50 mhz=jangkauan sinyal kecil, troughput luas
Dalam jaringan WLAN tentu ada yang namanya SSID. SSID (Service Set Identifier) adalah nama dari jaringan nirkabel kita ini. Selain SSID ada dalam jaringan WLAN juga ada yang nama nya enkripsi data nya dengan menggunakan berbagai macam cara yaitu WEP, WPA dan juga WPA2.
Dalam WLAN juga kita tentu mengenal yang namanya frequency band untuk frequency band itu sendiri ada yang berbayar contoh nya Telkomsel untuk jaringan LTE nya menggunakan band 2.3 GHz lalu untuk yang tidak berbayar dan biasa kita gunkan adalah 2,4 dan juga 5 GHz.
Untuk mengkonfigurasi WLAN biasanya kita haru mengkonfigurasi nya satu persatu yang dimana itu membutuhkan banyak resources contoh saya di tugaskan untuk melakukan konfigurasi untuk AP di sebuah hotel dengan jumlah 100 buah jika saya sendir apakah akan bisa melakukannya ? BIsa tapi membutuhkan banyak waktu. Oleh karena itu adanya WLC ini yang dimana kita dapat mengkonfigurasi nya dalam waktu yang singkat. Jika sudah mengetahui apa iru wireless dan juga WLC nya maka kita akan langsung mencoba untuk melakukan instalasi dengan mengikuti langkah-langkah berikut ini.

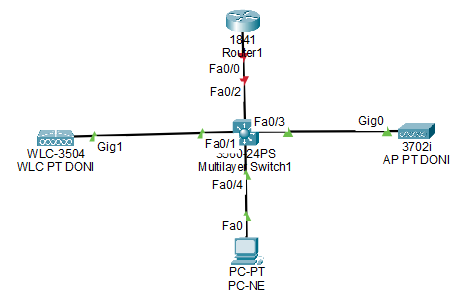

1. Langkah pertama kita tentu kita akan siapakan untuk design topologi untuk WLC nya ini yang di mana kita membutuhkan sebuah Router, Multi Layer Switch AP, PC untuk management nya dan juga WLC nya seperti gambar di bawah ini.
2. Langkah selanjutnya karena kita masih belum mengkonfigurasi apa apa di dalam design topologi ini maka yang pertama kita lakukan adalah pergi ke WLC nya, lalu kita pergi ke tab config dan klik di menu management, kita konfigurasi kan ip address nya kita usahakan untuk ip address nya menggunakan ip address usable yang terakhir agar tidak ribet untuk DHCP server nya nanti.
3. Langkah selanjutnya kita akan masuk ke dalam router nya yang dimana untuk di interface yang mengarah ke MLS nya akan kita konfigurasikan ip address 192.168.1.1 255.255.255.0 untuk mengkonfigurasikan DHCP Server dan tambahkan dhcp excluded agar tidak memberikan ip address dari router ini dan juga WLC nya seperti gambar di bawah ini.
4. Langkah selanjutnya kita akan pergi ke PC NE (Network Enginerr) yang dimana nanti pc inilah yang akan meremote WLC oleh karena itu apakah ip address nya sudah dapat maka kita lihat saja seperti gambar di bawah ini.

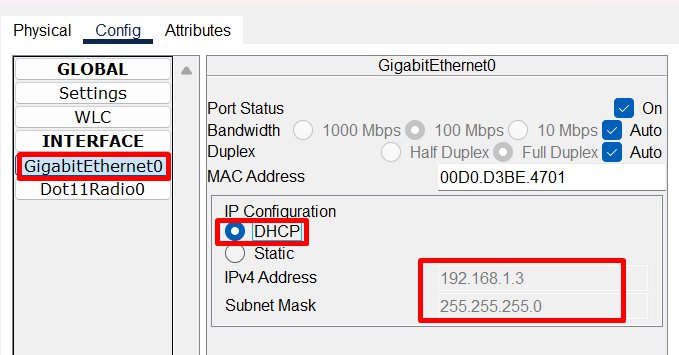

5. Langkah selanjutanya kita akan pergi ke AP nya juga untuk kita aktifkan untuk DHCP client nya dengan cara pergi ke menu config lalu interface GIG0 jika sudah maka klik DHCP jika sudah maka tampilannya akan seperti gambar di bawah ini.
6. Langkah selanjutnya kita akan remote WLC nya melalui PC-NE dengan cara membuka nya di web browser melalui ip address wlc nya lalu jika sudah muncul tampilan loginnya maka disini kita akan buat user untuk manage nya kalian bisa isikan bebas. lalu jika sudah
7. Langkah selanjutnya kita setting system name nya merupakan nama wlc nya bebas, lalu untuk timezone nya sesuaikan dengan tempat wlc tersebut dan jika sudah maka setting ip address management nya sesuai yang kita setting di awal jika sudah maka langsung kita next saja seperti gambar di bawah ini.
8. Setelah itu kita akan mensetting untuk nama AP nya di sini bebas juga dan pastikan untuk security nya menggunakan wpa2 yang dimana untuk WPA2 ini menggunakan enkripsi dengan md5, dan jika sudah maka kita next saja seperti gambar berikut.

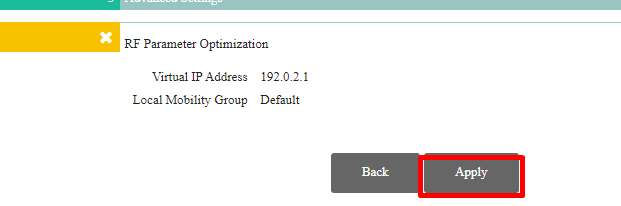

9. Kemudian untuk setting yang terakhir maka kita langsung next saja karena kita disuruh setting virtual ip saja yang dimana kita tidak perlu otak atik untuk di bagian ini dan langsung next saja lalu di tampilan selanjutnya kita pastikan sesuai dengan yang sudah kita konfigurasi tadi lalu apply lalu kalo tampil notifikasi nya maka ok saja.
10. Langkah selanjutnya kita akan buka untuk wlc nya kembali dengan menggunakan https://(ip wlc) nya lalu langsung login dengan menggunakan user yang sudah kita buat di tahap pertama (untuk management) lalu jika sudah maka login saja seperti gambar di bawah ini
11. Jika sudah berhasil login dengan user management nya maka kita akan melihat tampilan nama WLC nya dan juga maksimal AP yang dapat di kontrol dalam WLC ini seperti gambar berikut.
12. Langkah selanjutnya kita akan pergi ke menu wireless untuk melihat AP yang sudah terhubung dengan WLC jika belum muncul maka berarti AP dengan WLC nya belum datu jaringan.
13. Kemudian kita juga dapat lihat ke menu WLANs di menu ini akan ditampilkan jumlah WLAN yang sudah kita konfigutasi tapi dengan nama AP nya AP-OFFICE yang dimana ini untuk OFFICE pt kita dengan wlan id nya 1 seperti gambar di bawah.
14. Langkah selanjutnya kita akan tambahkan 1 uah smarthphone nya ke dalam design topologi kita ini kemudian jika sudah maka langsung saja masuk ke dalam smartphone nya lalu pergi ke tab config dan jika sudah maka buka wireless nya, jika sudah maka untuk SSID nya sesuai dengan yang sudah kita buat tadi di menu WLANs yaitu AP-OFFICE dan untuk athentication nya gunakan 12121212 sesaui dengan password yang sudah dibuat tadi untuk SSID ini, dna jika sudah tekoneksi antara smartphone dan AP nya maka akan muncul garis putus-putus yang seperti gambar dibawah ini.
15. Langkah selanjutnya kita akan pergi ke PC NE nya lalu jika sudah maka buka menu WLANs nya lagi lalu pilih create new lalu klik Go seperti gambar di bawah.
16. Jika sudah maka kita masuk ke tampilan WLANs=>New nya di sini kita kofnigurasikan Profile Name nya bebas di sini saya gunakan Untuk IT-Employee karena ini AP khusus IT OFFICE sesuai dengan SSID nya dan jika sudah maka kita Apply saja seperti gambar di bawah ini.
17. Langkah selanjutnya kita akan di arahankan ke menu setting untuk AP ini lalu checklist di bagian status enabled nya untuk mengaktifkan SSID tersebut.
18. Langkah selanjutnya kita pergi ke menu Security lalu klik di bagian Layer 2 jika sudah maka kita pilih di bagian Layer 2 Security nya WPA+WPA2, setelah itu kita check list di bagian WPA2 Policy dan WPA2 Encryption nya AES dan bagian PSK nya juga, jika sudah maka masukkan password untuk AP ini di bagian PSK Format lalu klik Apply yang ada di pojok kanan atas seperti gambar di bawah ini.
19. Langkah selanjutnya kita tambahkan 1 buah smarthphone lagi untuk IT di kantor kita lalu kita pergi ke menu config =>> Wireless0 jika sudah maka kita isi untuk SSID nya sesuai dengan yang sudah kita buat bgtupun untuk password nya seperti gambar di bawah ini.
20. Dan jika sudah berhasil maka tampilannya akan seperti gambar di bawah ini untuk HP GUEST akan terhubung dengan AP yang memeiliki SSID PT-OFFICE sedangkan untuk HP IT akan terhubung dengan AP yang memiliki SSID IT-OFFICE seperti gambar berikut ini
Dari pembahasan di atas kita dapat simpulkan bahwasannya dengan WLC ini kita dapat mengontrol AP dari dengan 1 perangkat saja tanpa kita perlu konfigurasikan satu persatu. Mungkin itu saja untuk pembahsan kali ini mohon maaf untuk segala kekuranganny Terimaksaih Guysss...
